Роль фильтрующих элементов в процессе экструзии полимеров

Экструзия является одним из ключевых процессов в современной переработке пластмасс, резины и других полимерных материалов. Качество конечного продукта — будь то пленка, труба, профиль или гранулят — напрямую зависит от однородности расплава и отсутствия в нем посторонних примесей. В ходе подготовки сырья, его хранения и транспортировки в полимерную массу неизбежно попадают механические загрязнения: частицы металла, песок, бумага, остатки упаковки, а также непроплавленные комки самого полимера (гель-частицы). Если эти загрязнения не удалить до этапа формования изделия, они приведут к разрывам пленки, дефектам поверхности профилей, засорению фильер и, как следствие, к простою оборудования и браку продукции.

Центральным узлом системы очистки расплава в экструдере является фильтр. Его основная задача — задержать твердые частицы, пропустив при этом вязкую полимерную массу. Эффективность работы этого узла определяет не только качество готового изделия, но и стабильность давления в экструдере, энергопотребление и общую производительность линии. Ключевым рабочим элементом фильтра выступает сетка фильтра расплава экструдера. Это не просто пассивный барьер, а высокотехнологичный компонент, параметры которого (размер ячейки, диаметр проволоки, материал плетения) должны быть строго согласованы с характеристиками перерабатываемого материала и требованиями к чистоте финального продукта.

Неправильный выбор фильтрующей сетки может привести к двум крайностям: либо недостаточной очистке, что портит продукт, либо слишком быстрому засорению и резкому росту давления, что вызывает срабатывание аварийных систем или повреждение шнека. Поэтому понимание видов, свойств и принципов подбора сеток является критически важным для технологов и инженеров производств, занятых в сфере полимерной переработки.

Конструкция и принцип работы фильтрующего пакета

В большинстве промышленных экструдеров используется не одиночная сетка, а так называемый «фильтрующий пакет» (или «пакет сит»). Он устанавливается в зоне головки экструдера перед формующим инструментом (фильерой). Конструкция пакета представляет собой многослойную структуру, где каждый слой выполняет свою функцию. Типичная конфигурация включает опорные сетки с крупной ячейкой и рабочие фильтрующие сетки с мелкой ячейкой.

Функциональные слои фильтрующего пакета

• Опорные (несущие) сетки: Обычно это одна или две сетки с крупными ячейками (например, 20×20 или 12×12 меш). Их главная задача — обеспечить механическую жесткость всей конструкции и предотвратить продавливание тонких рабочих сеток под высоким давлением расплава (которое может достигать 300–500 бар и более). Без опорных сеток тонкая проволока рабочих фильтров деформировалась бы и разрушалась практически мгновенно.
• Рабочие (фильтрующие) сетки: Это основные элементы, отвечающие за удержание загрязнений. Они имеют малый размер ячейки (от 40 до 200 меш и выше). Именно через них проходит полимер, оставляя на поверхности частицы грязи. Рабочие сетки чаще всего изготавливаются из нержавеющей стали, но для специфических задач могут использоваться другие сплавы.
• Промежуточные слои: В сложных пакетах могут добавляться сетки со средним размером ячейки для постепенного снижения размера пор и более равномерного распределения потока расплава, что снижает локальные перегрузки на тонкие фильтры.

Принцип действия основан на механическом просеивании. Расплав под давлением проходит сквозь ячейки сетки. Частицы, размер которых превышает размер ячейки, задерживаются на поверхности или в толще плетения. По мере накопления загрязнений гидравлическое сопротивление пакета растет, что приводит к увеличению давления перед фильтром. Когда давление достигает предельно допустимого значения, оператор должен заменить фильтрующий пакет (в системах с ручной заменой) или включить механизм автоматической промывки/замены (в системах с непрерывной фильтрацией).

Основные виды металлических сеток для экструдеров

Выбор типа сетки определяется условиями эксплуатации: температурой расплава, химической агрессивностью среды, требуемой степенью фильтрации и механическими нагрузками. На рынке представлены различные варианты, отличающиеся материалом изготовления и типом плетения.

Классификация по материалу изготовления

Материал сетки должен обладать высокой прочностью при рабочих температурах (часто превышающих 200–300°C), стойкостью к коррозии и отсутствием реакции с перерабатываемым полимером.

• Нержавеющая сталь (AISI 304, AISI 316): Наиболее распространенный материал для производства сетки фильтра расплава экструдера. Сталь марки AISI 304 подходит для большинства стандартных термопластов (PE, PP, PS). Для более агрессивных сред или высоких требований к чистоте (например, в пищевой промышленности или при переработке ПВХ, выделяющего хлор) используется сталь AISI 316, обладающая повышенной коррозионной стойкостью благодаря содержанию молибдена. Нержавеющая сталь обеспечивает отличный баланс между прочностью, долговечностью и стоимостью.
• Латунь и бронза: Эти сплавы традиционно применяются в некоторых видах экструзии, особенно там, где важна электропроводность или специфические антифрикционные свойства. Латунные и бронзовые сетки отличаются хорошей устойчивостью к коррозии в определенных химических средах. Однако их механическая прочность при высоких температурах ниже, чем у нержавеющей стали, что ограничивает их применение в высоконагруженных экструдерах. ООО «Хэбэй Дашан Изделия Из Беспроводной Сетки» предлагает бронзовые, латунные и медные сетки, которые могут быть востребованы в специфических процессах, требующих высокой электропроводности и антикоррозионной устойчивости, хотя в массовой экструзии полимеров они уступают место нержавеющей стали.
• Никель и нихром: Применяются в экстремальных условиях, например, при переработке высокотемпературных инженерных пластиков (PEEK, PPS) или в химических процессах, где среды крайне агрессивны. Никелевые и нихромовые сетки сохраняют прочность и стабильность геометрии при температурах, при которых обычная нержавеющая сталь может начать терять свои свойства. Они предназначены для высокотемпературных условий эксплуатации и обеспечивают надежность там, где другие материалы быстро выходят из строя.

Типы плетения и структура ячеек

Геометрия плетения влияет на площадь открытой поверхности (проницаемость) и способность сетки удерживать загрязнения разной формы.

• Квадратное плетение (Plain Weave): Стандартное решение, где каждая проволока пересекает соседние под прямым углом. Это наиболее распространенный тип для тканой нержавеющей сетки с квадратными ячейками. Оно обеспечивает предсказуемый размер поры и хорошую прочность. Квадратные ячейки являются стандартом для фильтрации, просеивания и защитных экранов в большинстве промышленных приложений.

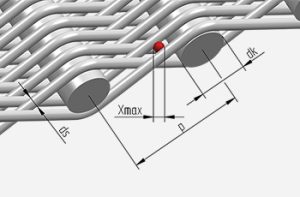

• Голландское плетение (Dutch Weave): Характеризуется использованием проволоки разного диаметра в основе и утке, либо разным шагом плетения. Это позволяет создавать более плотные фильтры с меньшей площадью открытых пор, но большей грязеемкостью. Голландское плетение часто используется для тонкой фильтрации, где требуется задержать очень мелкие частицы.
• Сварная сетка: В отличие от тканой, сварная сетка изготавливается путем точечной сварки перпендикулярных проволок. Она обеспечивает повышенную жесткость и стабильность геометрии ячеек даже при длительной эксплуатации и высоких нагрузках. Рифлёная и сварная нержавеющая сетка часто применяется в качестве опорных слоев или в фильтрах грубой очистки, где важна неизменность размера ячейки и высокая прочность конструкции. Сварные сетки менее гибкие, но более устойчивы к сдвигу слоев под давлением расплава.

Ключевые параметры выбора: микронность, mesh и давление

При подборе фильтрующего элемента необходимо оперировать точными техническими характеристиками. Главными параметрами являются размер ячейки (микронность или Mesh), диаметр проволоки и площадь открытой поверхности.

Соотношение Mesh и микрон

В индустрии пластмасс часто используется система Mesh (количество ячеек на линейный дюйм). Однако для точного понимания фильтрующей способности удобнее использовать микроны (мкм). Важно помнить, что Mesh не является прямой мерой размера отверстия, так как зависит от толщины проволоки. Чем толще проволока, тем меньше отверстие при том же количестве ячеек на дюйм.

Примерное соответствие для стандартных сеток из нержавеющей стали:

Для задач, требующих сверхтонкой очистки (например, производство волокон или оптических линз), могут использоваться сетки до 300–400 Mesh, однако это требует значительного увеличения площади фильтрации или использования специальных систем непрерывной замены, так как сопротивление потоку становится критическим.

Влияние диаметра проволоки

Диаметр проволоки определяет прочность сетки и ее «грязеемкость». Тонкая проволока обеспечивает большую площадь открытых отверстий (лучшую проницаемость) при том же размере ячейки, но быстрее забивается и легче рвется. Толстая проволока делает сетку более прочной и долговечной, но уменьшает площадь проходных сечений, что ведет к более быстрому росту давления. Инженеры должны находить баланс: для чистого первичного сырья можно использовать более тонкие сетки для максимальной очистки, тогда как для вторичного сырья (регранулата) часто предпочтительны более прочные сетки с умеренной фильтрацией, чтобы избежать частых остановок линии.

Специфика применения в различных отраслях

Требования к фильтрации кардинально различаются в зависимости от того, какой продукт производится и какое сырье используется. Универсального решения не существует, и сетка фильтра расплава экструдера должна подбираться под конкретный технологический процесс.

Переработка первичного сырья

При работе с virgin-материалами (первичными гранулами) основная цель фильтрации — удаление случайных загрязнений, возникших при транспортировке, и непроплавленных частиц. Здесь обычно используются сетки средней тонкости (80–120 Mesh). Важным аспектом является стабильность давления: поскольку сырье чистое, фильтр должен работать долго без скачков давления, обеспечивая ритмичность производства. Нержавеющая сталь AISI 304 является здесь стандартом де-факто.

Переработка вторичного сырья (рециклинг)

Это наиболее сложный режим эксплуатации. Вторичное сырье (пленка, бутылки, лом) содержит значительное количество песка, земли, металлических включений, остатков клея и бумаги. Для рециклинга требуются фильтры, способные выдерживать высокие нагрузки и задерживать крупные абразивные частицы. Часто используются многоступенчатые системы: сначала грубая сетка (20–40 Mesh) для удаления крупного мусора, затем более тонкие. В линиях рециклинга популярны системы автоматической смены фильтров (гидравлические или с подвижными пластинами), так как ручная замена каждые 15–30 минут экономически нецелесообразна. Сетки для рециклинга должны обладать повышенной износостойкостью.

Производство выдувных и литых пленок

Пленочное производство крайне чувствительно к качеству расплава. Любая частица, прошедшая через фильтр, станет центром напряжения в пленке, приводя к разрыву при дальнейшем раздуве или натяжении. Для BOPP, BOPET пленок или сельскохозяйственных пленок используются пакеты с высокой степенью фильтрации (100–200 Mesh). Здесь критически важна равномерность плетения сетки. Компания ООО «Хэбэй Дашан Изделия Из Беспроводной Сетки» уделяет особое внимание контролю параметров шага ячейки и равномерности натяжения, что гарантирует отсутствие «слабых мест» в фильтре, через которые могут проскочить загрязнения.

Экструзия труб и профилей

В производстве труб (особенно больших диаметров) объемы проходящего расплава велики. Фильтры должны иметь достаточную площадь поверхности, чтобы не создавать избыточного противодавления. Часто используются дисковые фильтры большой площади или цилиндрические корзины. Материал сетки должен выдерживать длительное термическое воздействие, так как линии по производству труб работают круглосуточно. Стабильность геометрии сварной или тканой сетки под постоянным давлением является ключевым фактором предотвращения деформации профиля трубы.

Проблемы эксплуатации и методы их решения

Даже правильно подобранный фильтр может стать источником проблем, если не учитывать особенности его эксплуатации. Рассмотрим наиболее частые_проблемы_ и способы их устранения.

Рост давления и частая замена

Если давление перед фильтром растет слишком быстро, это может быть вызвано не только загрязнением, но и неправильным подбором сетки. Слишком мелкая сетка для данного объема экструзии создаст «бутылочное горлышко». Решение: увеличение площади фильтрации (использование большего пакета или дискового фильтра), переход на сетку с чуть более крупной ячейкой или использование сеток с голландским плетением, которые имеют большую грязеемкость. Также стоит проверить качество сырья: возможно, требуется предварительная сушка или более тщательная мойка регранулята.

Разрыв сетки и проскок загрязнений

Разрыв рабочей сетки приводит к попаданию крупных загрязнений в изделие и возможному повреждению фильеры. Причины разрыва: превышение рабочего давления, использование сетки с слишком тонкой проволокой, дефекты плетения или наличие острых металлических частиц в сырье. Для предотвращения разрывов необходимо использовать качественные опорные сетки, контролировать давление в системе и применять магнитные ловушки перед фильтром для удаления ферромагнитных частиц. Продукция ООО «Хэбэй Дашан», проходящая финальную проверку на соответствие механическим характеристикам, минимизирует риск разрыва из-за производственных дефектов самой сетки.

«Каналирование» расплава

Это явление, при котором расплав находит путь наименьшего сопротивления, образуя каналы в слое накопленных загрязнений или через поврежденную часть сетки. В результате основная часть потока не фильтруется эффективно. Каналирование часто возникает при неравномерном распределении потока в головке экструдера или при использовании некачественных, деформированных сеток. Использование сеток с гладкой поверхностью экрана и точной геометрией, а также правильная сборка фильтрующего пакета (плотное прилегание слоев) помогают избежать этой проблемы.

Критерии оценки качества фильтрующих сеток

На российском рынке представлено множество поставщиков фильтрующих элементов, однако их качество может существенно различаться. При выборе поставщика следует обращать внимание на следующие аспекты, которые напрямую влияют на эффективность производства:

1. Точность геометрии: Размер ячейки должен соответствовать заявленному стандарту с минимальным допуском. Отклонения приводят к непредсказуемой фильтрации. Современные производственные площадки, такие как мощности компании в провинции Хэбэй, оснащены оборудованием, позволяющим контролировать шаг ячейки и толщину проволоки с высокой точностью.
2. Качество плетения и сварки: Проволока не должна иметь задиров, узлов или ослаблений. В сварных сетках точки контакта должны быть монолитными, обеспечивая жесткость. В тканых — переплетение должно быть плотным, без смещений.
3. Чистота поверхности: Сетка должна быть свободна от масел, окислов и загрязнений, которые могут попасть в расплав и вызвать дефекты (например, «рыбий глаз» на пленке). Термическая обработка или очистка сеток перед упаковкой являются признаком качественного производителя.

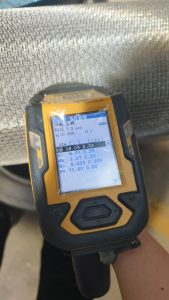

4. Материальная честность: Соответствие марки стали заявленной. Использование низкокачественной стали вместо AISI 316 в агрессивных средах приведет к быстрой коррозии и разрушению фильтра. Надежные поставщики предоставляют сертификаты на материал.
5. Упаковка и логистика: Фильтрующие сетки легко деформируются при неправильной транспортировке. Качественная упаковка защищает геометрию изделия до момента установки в экструдер.

ООО «Хэбэй Дашан Изделия Из Беспроводной Сетки» придерживается принципов прозрачного взаимодействия: вся продукция сопровождается технической документацией, а многоуровневый контроль качества (от входного контроля сырья до финальной проверки) гарантирует соответствие изделий заявленным характеристикам. Гибкость производственной линии позволяет изготавливать как стандартные типоразмеры, так и нестандартные решения под конкретные экструдеры российских заказчиков.

Автоматизация фильтрации: тенденции и будущее

Индустрия движется в сторону максимальной автоматизации и непрерывности процессов. Ручная замена фильтров уходит в прошлое на крупных производствах. На смену приходят системы непрерывной фильтрации расплава (CFF — Continuous Melt Filtration). В таких системах используются самоочищающиеся фильтры, где загрязненная сетка автоматически заменяется чистой без остановки экструдера и сброса давления. Это требует использования высокоточных, стандартизированных фильтрующих элементов, которые могут быстро и надежно устанавливаться в автоматические механизмы.

Также развиваются технологии лазерной перфорации металлических листов, которые приходят на замену тканым сеткам в некоторых приложениях. Лазерные фильтры обеспечивают абсолютную точность размера отверстий и высокую прочность. Однако традиционные тканые и сварные металлические сетки остаются незаменимыми благодаря своей способности задерживать загрязнения объемно (в толще слоя), а не только поверхностно, что обеспечивает большую грязеемкость и экономическую эффективность для широкого спектра задач.

Заключение и рекомендации по выбору поставщика

Выбор правильной сетки фильтра расплава экструдера — это не просто закупка расходного материала, а важная инженерная задача, влияющая на рентабельность всего производства. Оптимальный выбор позволяет снизить процент брака, уменьшить энергозатраты на продавливание расплава и увеличить межремонтные интервалы оборудования.

При формировании стратегии снабжения рекомендуется:

• Четко определять требования к чистоте конечного продукта и исходя из этого выбирать микронность фильтра.
• Учитывать тип перерабатываемого сырья (первичное/вторичное) и его загрязненность.
• Обращать внимание на качество материалов и точность изготовления сеток, запрашивая технические данные у поставщика.
• Рассматривать возможность сотрудничества с производителями, которые предлагают не только стандартную продукцию, но и способны разработать индивидуальное решение под специфику вашего экструдера.

Компания ООО «Хэбэй Дашан Изделия Из Беспроводной Сетки», являясь профессиональным поставщиком технических изделий и имея опыт работы на российском рынке и в странах СНГ, готова предоставить консультации по выбору оптимального типа сетки. Широкий ассортимент, включающий нержавеющие, медные, никелевые сетки и вибрационные грохоты, а также фокус на промышленные решения, учитывающие реальные условия эксплуатации (вибрации, температуры, нагрузки), делают ее надежным партнером для предприятий машиностроения, химической промышленности и переработки полимеров. Системный подход к качеству и технологическая гибкость позволяют обеспечивать российские заводы надежными фильтрующими элементами, соответствующими самым строгим требованиям современного производства.
